Distribuidor 3G/HD-SDI 1 Entrada 4 Salidas MS-SDI04DE
Modelo: MS-SDI04DE
- Distribuidor de HD-SDI 1 entrada 4 salidas
- Ecualizador incorporado para confiabilidad de señal.
- Soporta SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M).
- Señal HD hasta una distancia de 200 metros maximo.
- Solución económica y adecuada para distribución a corta distancia.
Diagrama de Instalación
|
Máxima distancia por cable coaxial de alta calidad 75Ω ( Belden 1505A, 1694A RG6U Testing) |
Distancia total de cable coaxial |
|
Resolución SD (270Mbps: 480i, 576i ) |
400M |
|
Resolución HD (1.45Gbps: 720p, 1080i, 1080p @24/25/30Hz ) |
200M |
|
Resolución Full HD (2.97Gbps: 1080p@50/60Hz) |
100M |
|
|
|
|
Máxima distancia por cable coaxial de alta calidad 75Ω ( Belden 1505A RG59 Testing) |
Distancia total de cable coaxial |
|
Resolución SD (270Mbps: 480i,576i ) |
300M |
|
Resolución HD (1.45Gbps: 720p, 1080i, 1080p @ 24/25/30Hz ) |
150M |
|
Resolución Full HD (2.97Gbps: 1080p@50/60Hz) |
80M |
|
ITEM NO. |
MS-SDI04DE |
|
Estándar/ Protocolo SDI |
SMPTE 259M - SDI(270 Mbps) SMPTE 292M - HD-SDI(1.485 Gbps) SMPTE 424M - 3G-SDI(2.97 Gbps) |
|
Conector de Entrada/Salida |
BNC x 5 (75Ω) |
|
Fuente de Alimentación |
DC 5V 1Amp |
|
Consumo de Poder |
270 mA (Max) |
|
Temperatura |
Funcionamiento: 0 hasta 55℃, Almacenaje: -20 hasta 85℃, Humedad: hasta 95% |
|
Dimensiones |
88 x 75 x 30 (mm) |
|
Peso |
220 g |

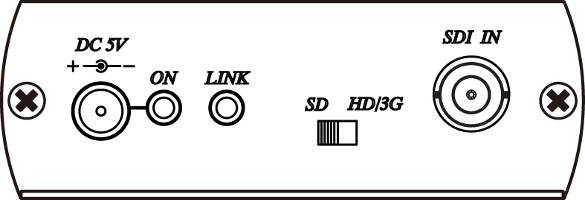

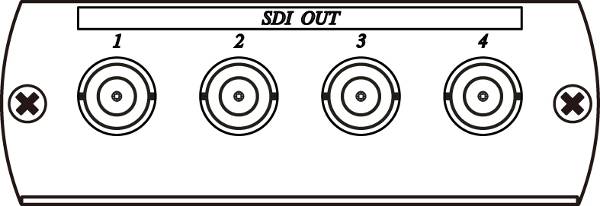

Vista Frontal y Posterior
