Repetidor HD-SDI con Distribuidor de 1 Entrada 2 Salidas MS-SR02E
Modelo: MS-SR02E
- Extiende señal HD SDI por medio de cable coaxial de 75Ω hasta 200M.
- Soporta SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M).
- Función de distribuidor incorporado con 2 salidas HD-SDI.
- Soporta señal de vídeo NTSC, PAL, 720p, 1080i, 1080p.
- Resincroniza la señal — restablece a la condición original.
- Tamaño compacto para fácil instalación.

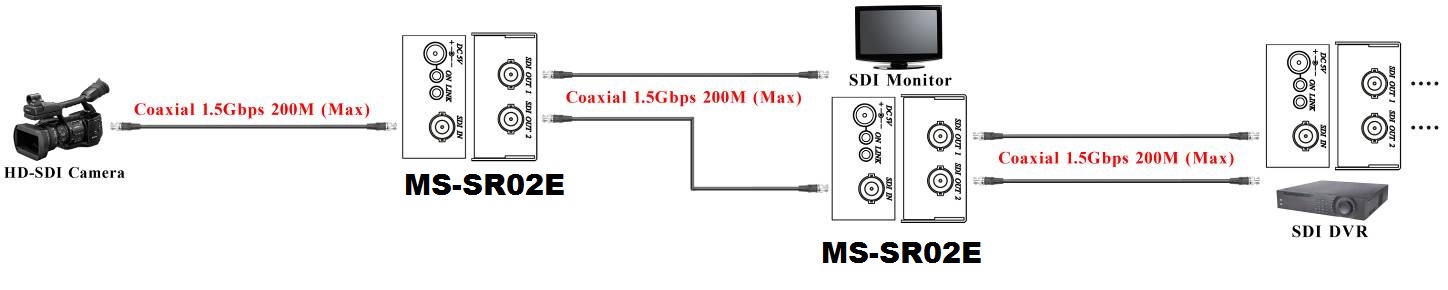

Diagrama de Instalación

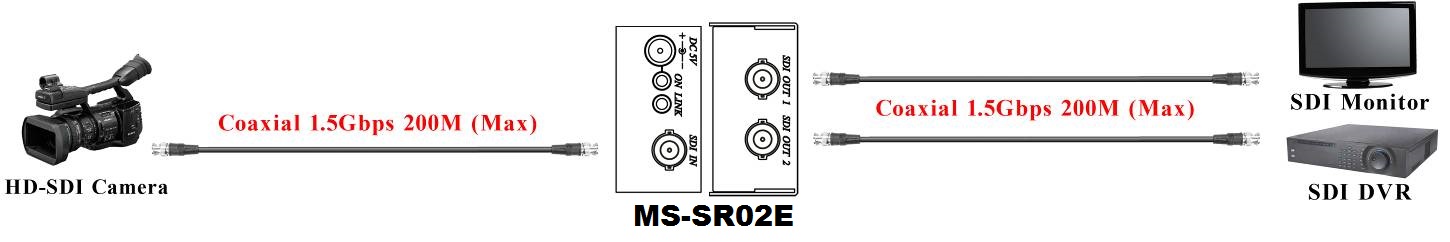

Aplicación del MS-SR02E como distribuidor de 1 entrada a 2 salidas
|
ÍTEM NO. |
MS-SR02E |
|
Protocolo Estándar SDI |
SMPTE 259M - SDI(270 Mbps) SMPTE 292M - HD-SDI(1.485 Gbps) SMPTE 424M - 3G-SDI(2.97 Gbps) |
|
Conector Salida/ Entrada |
BNC x 3 (75Ω) |
|
Fuente de Alimentación |
DC 5V 1A |
|
Consumo de Poder |
500 mA (Max) |
|
Temperatura |
Funcionamiento: 0ºC hasta 55ºC, Almacenaje: -20ºC to 85ºC, Humedad: hasta 95% |
|
Dimensiones (mm) |
48.7 x 140.3 x 25.2 |
|
Peso (g) |
160 |

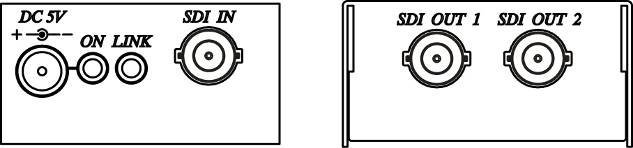

Vista Frontal y Posterior
Distancia de Transmisión:
|
Máxima distancia con cable coaxial de alta calidad 75Ω ( Belden 1505A,1694A RG6U Testing) |
Desde la fuente SDI |
Hacia al monitor SDI |
|
Resolución SD (270Mbps: 480i, 576i ) |
400M |
400M |
|
Resolución HD (1.45Gbps: 720p, 1080i, 1080p @ 24/25/30Hz ) |
200M |
200M |
|
Resolución Full HD (2.97Gbps: 1080p@50/60Hz) |
100M |
100M |
|
|
||
|
Máxima distancia con cable coaxial de alta calidad 75Ω ( Belden 1505A RG59 Testing) |
Desde la fuente SDI |
Hacia al monitor SDI |
|
Resolución SD (270Mbps: 480i,576i ) |
300M |
300M |
|
Resolución HD (1.45Gbps: 720p, 1080i, 1080p @ 24/25/30Hz ) |
150M |
150M |
|
Resolución Full HD (2.97Gbps: 1080p @50/60Hz) |
80M |
80M |
