Memory Systems

Modelo: MS-VKM02

Extiende VGA, teclado y ratón por medio de 2 cables CAT5 UTP.
Incluye la unidad transmisora y receptora.
Hasta 100 metros a través de 4 pares de cable CAT5 UTP o STP.
Unidad transmisora con DDC virtual incorporado para evitar configuración inapropiada de la resolución y frecuencia.
Unidad transmisora con modo de selección sincronizada incorporado para estabilidad de la señal.
Unidad receptora con filtro de nivel de ajuste de sincronización para estabilidad de imagen.
Soporta hasta 1280 × 1024 pixels.
Dispositivo pasivo, no soporta el protocolo VGA DDC.
Perfecto para aula de clases, salon de conferencias, ferias, video information displays…etc.

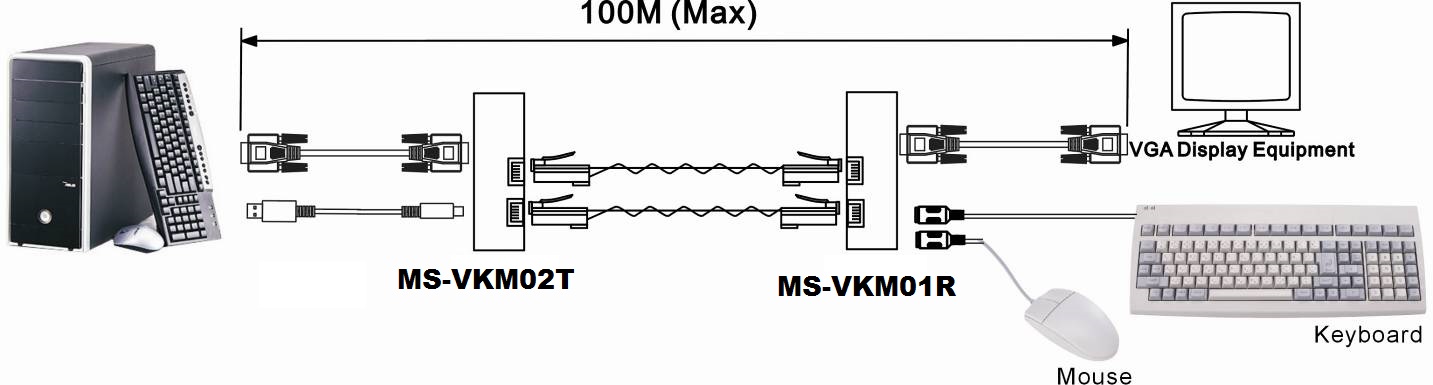

Diagrama de Instalación

ÍTEM NO.	MS-VKM02T	MS-VKM01R
Entrada de Señales	Vídeo : 1.1V P-P
	Sincronización Horizontal & Vertical: TTL estándar. Ancho de Banda 300kHz máx.
Perdida de Inserción	Meno de 3dB por par sobre el rango de frecuencia
Perdida de Vídeo Señal de Retorno	-15dB máx desde DC hasta 60Mhz
Impedancia	75 ohms (DB15), 100 ohms (RJ45)
Configuración de Switch	2 Etapas Slide Switch	5 Stage Dip Switch
Distancia de Transmisión	Hasta 100 metros dependiendo en la resolución de imagen
Entrada / Salida	DB15 x 1, USB Tipo B x 1	DB15 x 1, PS/2 x 2
Conexión de Enlace	RJ45 x 2
Cable de Enlace	Cable CAT5 / CAT5e / CAT6 / STP o UTP
Temperatura	Funcionamiento: 0 hasta 55 ºC, Almacenamiento: -20 hasta 85ºC , Humedad: hasta 95%
Dimensiones (mm)	108 x 72.2 x 27
Peso (g)	105	115

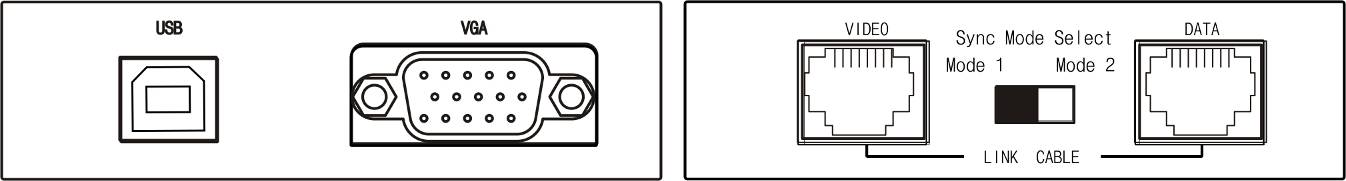

Vista Frontal y Posterior:

MS-VKM01R (Unidad Remota)

MS-VKM02T (Unidad Local)
