detalle del producto
Extensor de VGA, Teclado y Ratón sobre CAT5 - Interfase PS/2 MS-VKM01
Modelo: MS-VKM01
- Extiende VGA, teclado y ratón por medio dos cables CAT5 UTP.
- Incluye la unidad tranmisora y receptora.
- Hasta 100 metros via cable estandar de 4 pares CAT5 STP o UTP.
- Unidad transmisora con DDC virtual incorporado para evitar configuración inapropiada de la resolución y frecuencia.
- Unidad transmisora con modo de selección sincronizada incorporado para estabilidad de la señal.
- Unidad receptora con filtro de nivel de ajuste de sincronización para estabilidad de image
- Soporta hasta 1280 x 1024 pixels.
- Dispositivo pasivo, no soporta el protocolo VGA DDC.
- Perfecto para aula de clases, salon de conferencias, ferias, video information displays…etc.

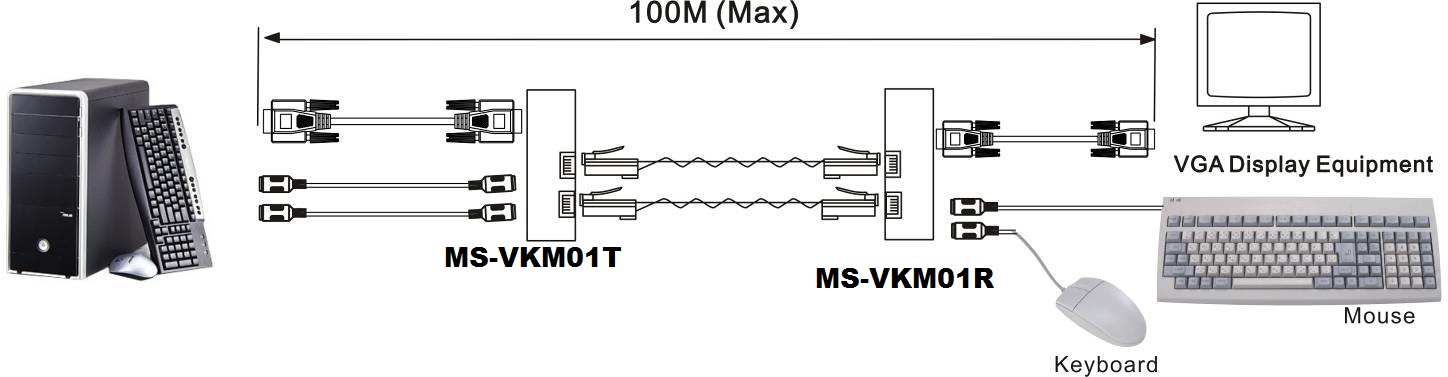

Diagrama de Instalación
|
ITEM NO. |
MS-VKM01T |
MS-VKM01R |
|
Señales de Entrada |
Video : 1.1V P-P |
|
|
Sinc. Horizontal & Vertical: TTL standard. 300kHz ancho de banda max. |
||
|
Perdida de Insercion |
Menos de 3dB por par sobre el rango de frecuencia |
|
|
Perdida de Señal de Video Retorno |
-15dB max desde DC hasta 60Mhz |
|
|
Impedancia |
75 ohms (DB15), 100 ohms (RJ45) |
|
|
Configuracion de Switch |
2 Stage Slide Switch |
5 Stage Dip Switch |
|
Distancia de Transmision |
Hasta 100 metros dependiendo de la resolucion de imagen |
|
|
Entrada / Salida |
DB15 x 1, PS/2 x 2 |
|
|
Conexion de |
RJ45 x 2 |
|
|
Cable de Enlace |
Cable CAT5 / CAT5e / CAT6 / STP ó UTP |
|
|
Temperatura |
Funcionamiento: 0 hasta 55ºC, Almacenamiento: -20 hasta 85ºC, Humedad: hasta 95% |
|
|
Dimensiones (mm) |
108 x 72.2 x 27 |
|
|
Peso (g) |
115 |
|

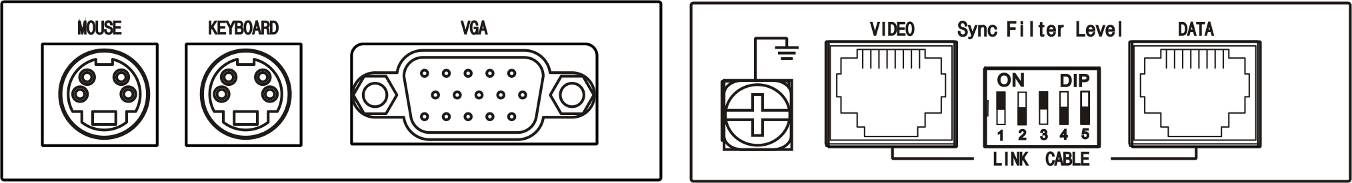

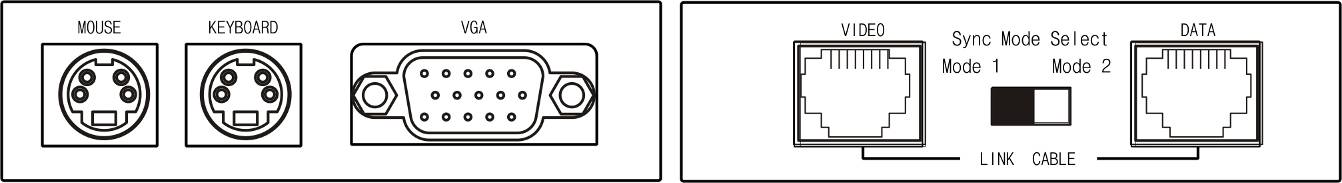

Vista Frontal y Posterior
MS-VK01MR
MS-VK01MT
